刮板輸送機是指用刮板鏈牽引，在槽內運送散料的輸送機。KS刮板輸送機刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。 在當前采煤工作面內，鵬威機械生產的刮板輸送機的作用不僅是運送煤和物料，而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個采煤工作面就會呈現停產狀態，使整個生產中斷。

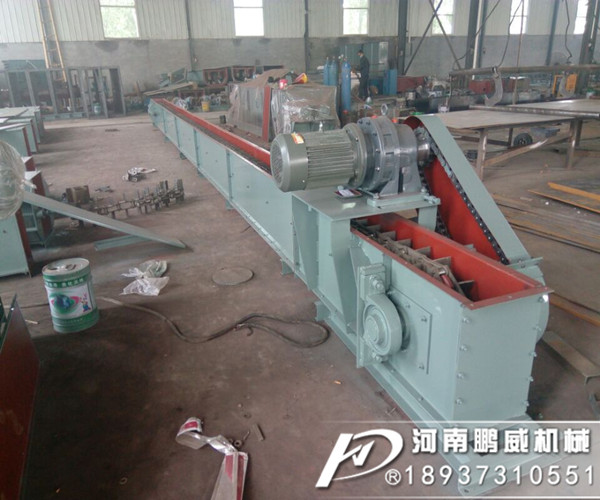

各種類型的刮板輸送機的主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。機頭部由機頭架、電動機、液力耦合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。

分類
按刮板輸送機溜槽的布置方式和結構，可分為并列式及重疊式兩種，按鏈條數目及布置方式，可分為單鏈、雙邊鏈、雙中心鏈和三鏈4種。

實際應用
刮板輸送機可用于水平運輸，亦可用于傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置。可彎曲刮板輸送機允許在水平和垂直方向作2°～4°的彎曲。


工作原理

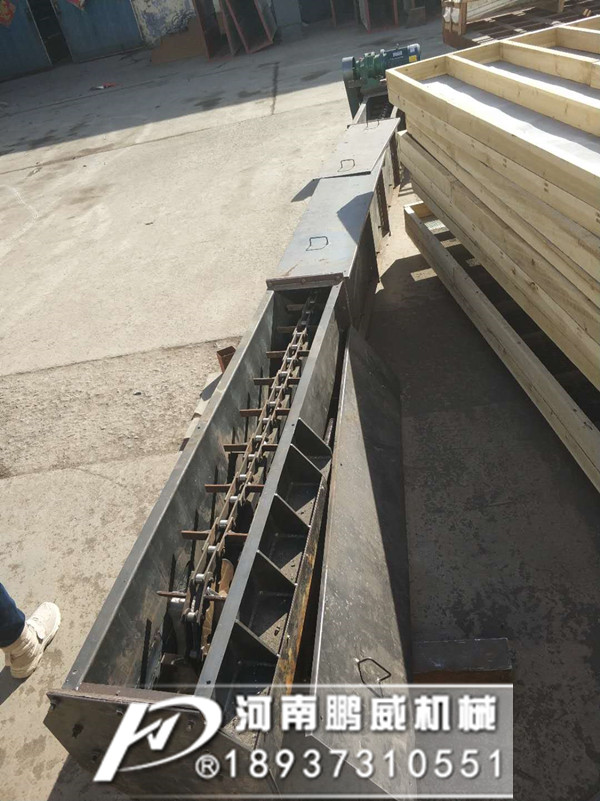

刮板輸送機的工作原理是，將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

優點
1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。
2、 能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。
3、機身矮，便于安裝。

4、能兼作采煤機運行的軌道。
5、可反向運行，便于處理底鏈事故。
6、能作液壓支架前段的支點。

7、結構簡單，在輸送長度上可任意點進料或卸料。
8、機殼密閉，可以防止輸送物料時粉塵飛揚而污染環境。
9、當其尾部不設置機殼，并將刮板插入料堆時，可自行取料輸送。

缺點
1、空載功率消耗較大，為總功率的30%左右。
2、不宜長距離輸送。
3、調整不當易發生掉鏈、跳鏈事故。
4、消耗鋼材多。成本大。

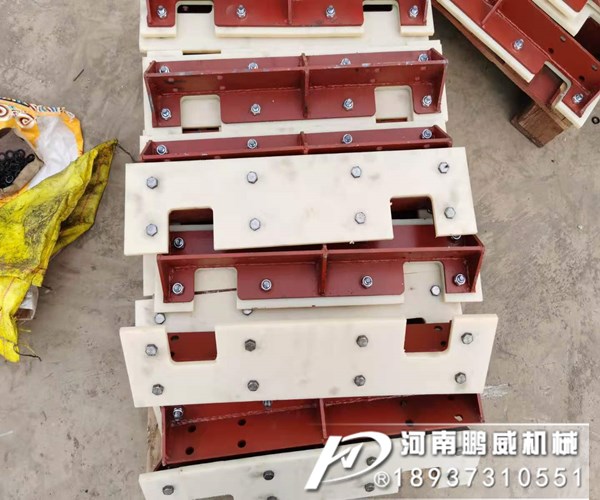

新型刮板
刮板輸送機是煤礦、化學礦山、金屬礦山及電廠等用來輸送物料的重要運輸工具。它是由中部槽、鏈條、刮板及牽引系統組成。其中，中部槽是刮板輸送機的主要部分，鋼制的中部槽已有近百年的歷史，在長期的使用過程中存在以下缺點：
①重量大，安裝和搬運費時費力；
②中部槽一般是由6~15mm的鋼板制成，在受到較大的沖擊時易變形，修復比較困難；
③耐腐蝕性差；
④耐磨性差；
⑤物料與中部槽的摩擦系數大，刮板輸送機的功率大部分消耗于物料與中部槽的摩擦力上，造成了能耗過大、投資增加。


安全措施
刮板輸送機的回撤順序
刮板及刮板鏈→刮板輸送機機尾及其傳動部冷卻水管及電纜→刮板輸送機機頭及其傳動部→機頭彎曲過渡槽→中部槽及電纜槽。
拆卸、裝車及捆綁
1、拆除刮板輸送機時，應先停電閉鎖，然后在機頭過渡槽處將刮板上鏈掐開，閉鎖機頭電機給機尾電機送電，機尾電機正轉點動將所有刮板鏈吐出，并用人工拉到煤壁側分段從機巷裝車運出。
2、刮板輸送機機尾拆除后，利用風巷絞車牽引到起吊裝置下進行解體，將其傳動部拆下，分別進行裝車。裝車具體方法是利用兩個倒鏈分別吊住部件兩頭起吊一定高度后，將平板車推入設備下裝車，捆綁時，每車捆綁不少于6處，每處不少于6股8#鉛絲絞緊捆綁，即先用8#鉛絲在四角進行捆綁固定，再用兩根Φ18.5mm的鋼絲繩繩扣配合花欄螺絲沿對角進行交叉捆綁。

3、機尾過渡槽及其鄰近兩節中部槽均拉運到風巷進行裝車。
4、以上工作完成后，進行安裝轉盤道和鋪軌工作，同時以備拆運中部槽用。
5、中部槽及電纜槽拆卸時，首先應將兩節齒條拆去放在煤壁側，然后拆除電纜槽，每兩節溜槽整體拆卸，中間連接啞鈴銷子不可拆卸。

6、中部槽連同電纜槽均采用斜臺裝車，利用主絞車牽引平板車，并將平板車與斜臺可靠連接，副絞車牽引中部框架進行裝車，要求裝一件捆綁好一件，捆綁方法同上，捆綁必須牢固可靠，設備捆綁好后，方可解掉副絞車鉤頭，每車要求只裝兩節溜槽和兩節電纜槽。

7、裝車捆綁完畢后，經檢查無問題時，去掉斜臺與平板車間連接銷，將副絞車鋼絲繩移開軌道，利用主絞車提升到轉盤道后，利用絞車運到+1170m車場。
8、刮板輸送機機頭解體后同樣利用斜臺裝車，裝車及捆綁方法與裝中部槽相同。
9、后部輸送機回收前，后尾梁插板全部打出的情況下，先將后部輸送機左右側浮煤清凈，檢查后部輸送機老空側頂板維護情況，確認無隱患后，再檢查上口擴幫段支護，在支護完好的情況下，抽出中間支柱，騰出回收通道后，開始回收，抽出后如發現頂板支護不可靠，必須用同規格的棚子套棚支護。

10、拆卸回收期間，支架必須正常供液，設專人檢查支架的完好情況，如有漏液等其它情況，必須立即進行處理，以防支架尾梁降落。
11、后部輸送機回收時，可分為兩段同時進行回收（以60#支架為中心），即上段自上而下，下段自下而上順序回收。
12、回收機尾段時，可利用風巷回柱絞車配合導向滑輪進行回收。將導向滑輪利用新品40T鏈環或鋼絲繩繩扣固定在100#架尾梁上幫的戧柱上，把60#架以上段從100#架上幫的空間拉出，拖至裝車地點，分類裝車運走。
13、后部輸送機機尾及傳動部，可用5噸導鏈進行拉運。后溜機頭段的回收，待端頭支架回收完畢，把下口頂板維護好后，利用機巷安裝的JH-14型回柱絞車配合導向滑輪進行回收，將導向滑輪利用新品40T鏈環或鋼絲繩繩扣支設戧柱固定在1#過渡架尾梁側機巷的合適位置，拉出后在機巷進行裝車外運。裝車和捆綁方法同前溜。

14、回收后溜前，在60#架尾梁處打兩棵戧柱或利用40T鏈環捆綁放置道木阻車器，防止回收60#架以上溜槽時設備下滑，在此處掛上金屬網片，將上下段隔開，防止回收后溜后上口雜物滑下傷人。
15、拉運后溜設備時，鋼絲繩沿線不得有人工作或停留，人員必須站在兩支架間觀察設備的拉運情況，如有問題，立即停止拉運，處理好后方可繼續進行。
16、拉運后溜設備時，嚴禁人員進入或在支架尾梁處工作。為防止后溜下滑，支架與后溜聯接鏈不得提前擅自拆除，必須按照順序拆一件、運一件，拆運要協調，每次拉運溜槽不得超過2節。

17、上下兩段同時回收時，必須各派專人觀察設備的拉運情況，且必須由現場跟班隊干和盯崗人員統一指揮、現場監督。
18、后溜設備回收完畢，回收上口棚梁和單體支柱，及時用舊枕木架設兩個“#”字型木垛，接實上口頂板。里側木垛與100#支架尾梁切頂線齊，外側木垛與100#支架底座前端齊。回收上口棚梁和單體支柱時，應由里向外逐架逐棵進行回收，回收前先打好護身戧柱，嚴格執行“先支后回”的原則，待木垛、板梁接實后再回收支柱。
