圓振動篩是我公司根據建材行業石料廠的具體情況，并結合客戶的反饋信息，針對石料生產線中的篩分作業而設計的一款振動篩。圓振動篩主要用于砂石場，作為破碎機械的配套設備使用，常用于石料的篩分、分級作業。

工作原理
圓振動篩在工作時，首先由電動機帶動三角皮帶、激振器主軸的回轉運動，由于激振器上不平衡重物的離心慣性力作用，迫使篩箱發生振動。篩面上的物料會受到向上的作用力而被拋起，向前進一段距離之后再落回篩面，如此反復運動，完成物料的篩分過程。另外可通過改變配重的重量和位置來調節振動篩的振幅。
型號定義
2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ └────────── 篩面長度dm
│ │ │ └───────────- 篩面寬度dm
│ │ └───────────── 塊偏心振動器 
│ └──────────────- 圓振動
└──────────────── 篩面層數（單層不寫）

結構特征：
圓振篩主要由篩箱、激振器、傳動裝置、支承裝置等零部件組成，以下是對各個部件的詳細介紹。
（1）激振器為單軸塊偏心、外置式激振器結構。兩個激振器均由主偏心塊、付偏心塊、軸承、保護罩等零件組成并用螺栓分別固定在篩箱的兩塊側板之上。激振器之間用萬向節傳動軸連接，使它們能保持同步運轉。
（2）篩箱由側板、橫梁、篩網、加強鋼板等組成。為保證牢固可靠，篩機側板采用整塊鋼板，除橫梁鋼管與法蘭連接處焊接外，其它各部位均采用扭剪形gao強度螺栓聯接。篩網用專用拉板拉緊，裝拆方便、工作可靠。
（3）支承裝置：在支座上有橡膠彈簧。橡膠彈簧是彈性元件，篩箱通過橡膠彈簧支承在支座上，以隔離篩箱的振動。
（4）傳動裝置：電動機經過輪胎式聯軸器與激振器相聯，以實現運動的傳遞。

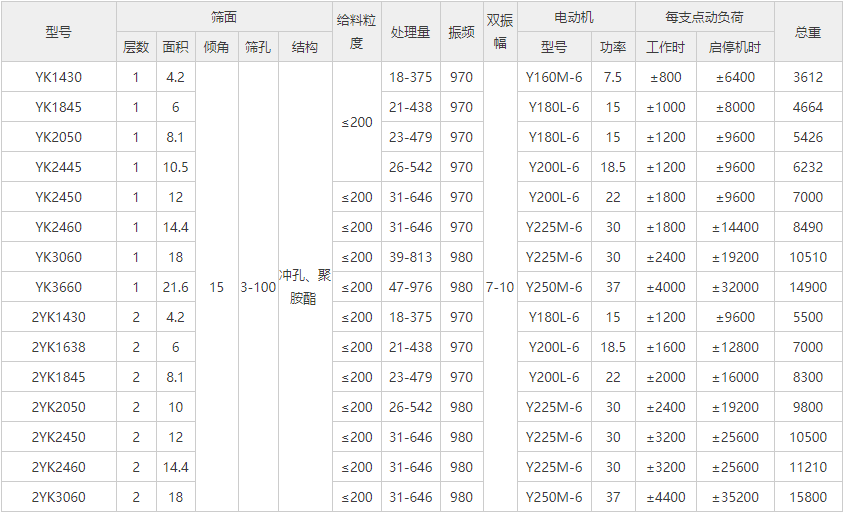

型號參數表：

使用注意事項
1.在開車前，操作者應對振動篩兩側同時檢查油面高度，油面太高會導致激振器溫度上升或運轉困難，油面太低會導致軸承的過早損壞。
2.各部件及螺釘應定時檢查并擰緊。
3.振動篩為連續作業，宜連續進料，控制的流量，以篩分精度和產量。
4.啟動前要檢查電源是否正常，電機接線是否正確，轉向是否正確。
5.所有運動件和固定件之間的 小間隙。
6.篩子應在沒有負荷的情況下啟動，待篩子運行平穩后，方能開始給料，停機前應先停止給料，待篩面上的物料排凈后再停機。
7.不允許用鋼板等在篩面上阻擋料流來控制料流方向，否則，篩面上會因料流不暢和改變料流角度而出現卡料現象，影響篩分質量。
8.軸承應每年拆下清洗一次。
