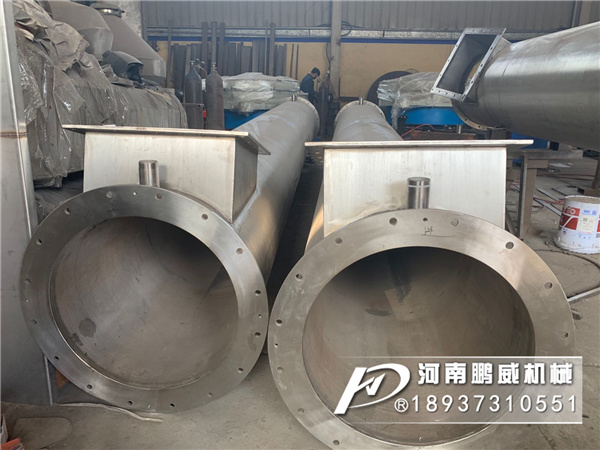

水冷螺旋輸送機的輸送螺旋內通入循環冷卻水，能夠輸送并冷卻物料。現有水冷螺旋輸送機的循環水通道的結構如圖1所示，包括靜態水管和動態水管，靜態水管包括球形部，動態水管端部具有球形腔，球形部位于球形腔腔內且二者相配合，球形部與球形腔之間設置有第一密封結構。靜態水管用于連接水源，動態水管用于將水送入輸送螺旋，輸送螺旋輸料時是旋轉的，因此動態水管隨輸送螺旋一起旋轉，即動態水管與靜態水管相對旋轉，第一密封結構避免水從動態水管與靜態水管之間漏出。

工作原理

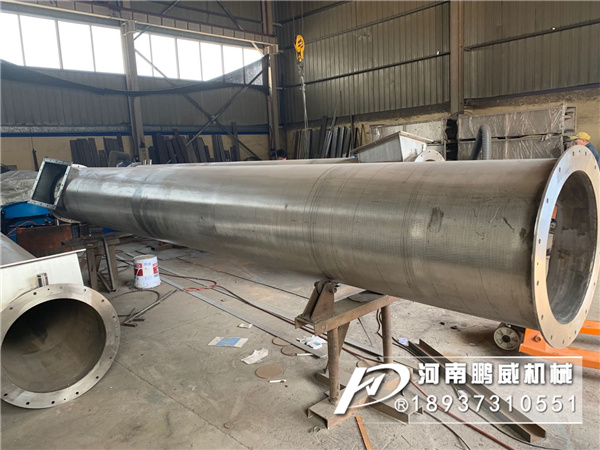

水冷螺旋輸送機采用封閉式結構，是在封閉的管體內輸送高溫的粉狀、小顆粒等散料，進料高溫度可達1000℃，通過隔套和中心螺旋管內流動的冷卻水使出料溫度低可達50℃，是冷卻和輸送為一體的輸送設備。水冷螺旋輸送機每小時輸送量可達300噸，輸送效率是其他輸送設備的180%，獨特的結構設計保證了它的大輸送量和高效率輸送。

產品優勢
1、冷卻方式：循環水冷卻，內部冷卻（旋轉軸）、外部冷卻（夾套）
2、循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出
3、材質：多為不銹鋼材質，不易生銹、耐酸堿、耐高溫、耐低溫、耐磨、使用壽命長
4、螺旋軸驅動方式：連接軸驅動，配備變頻調速電機（需注明電機功率）
5、霧化噴嘴（材質304）：可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴

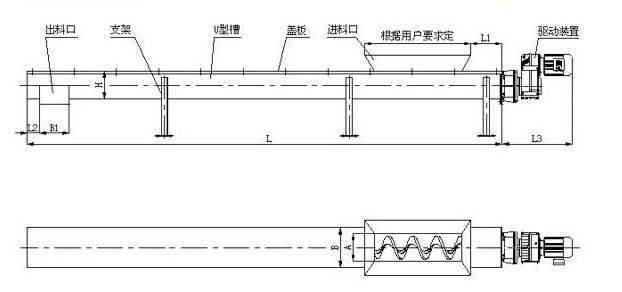

結構

無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成.

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

無軸螺旋體：材為不銹鋼或碳鋼。

槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

  螺旋輸送機結構設計特點：
  (1)螺旋輸送機輸送能力大，高效的輸送機允許在較小空間內輸送大量物料，輸送能力達6m3/h--600m3/h。
  (2)輸送能耗低，借助物料的內摩擦力，變推動物料為拉動，使其與皮帶輸送機相比節電50%。建議螺旋輸送機的實際輸送量不宜低于表一中輸送能力的小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的值。
  (3)密封和安全。全密封的機殼使粉塵無縫可鉆，操作安全，運行可靠。
  (4)螺旋輸送機使用壽命長，螺旋輸送機工藝布置靈活，可高架、地面或地坑布置，可水平或爬坡(≤15°)安裝，也可同機水平加爬坡安裝，可多點進出料。
  (5)螺旋輸送機使用費用低，節電且耐用，維修少，費用低，能確保主機的正常運轉，以增加產出、降低消耗、提高效益。
  由于用戶的實際生產需要的原因，螺旋輸送機被設計成管式螺旋給料機、槽式的螺旋輸送機以及垂直螺旋輸送機系列。具體選用什么類型的輸送機具體看用戶的實際使用場合、要輸送的物料的特性、要求的產量等要素。

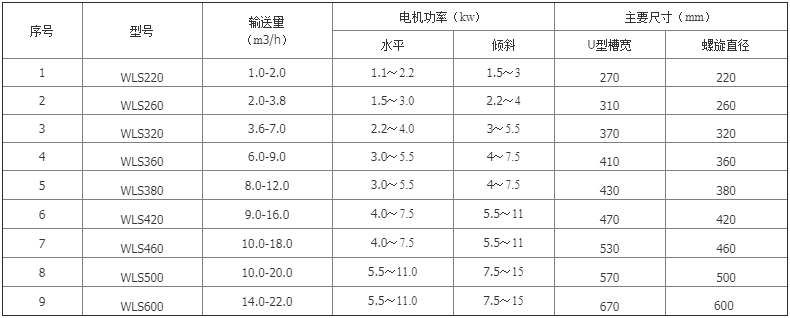

型號參數表
