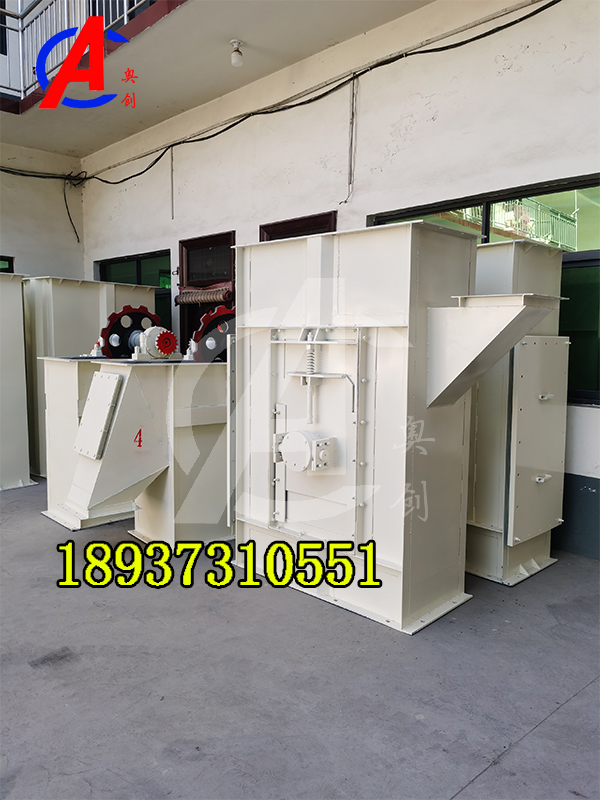

NE型斗式提升機-提升設備-斗式提升機
發布時間：2025/4/16 11:45:38 人氣：
NE型斗式提升機是一種廣泛應用于工業生產中的垂直輸送設備，主要用于顆粒狀、粉狀及小塊狀物料的連續垂直提升。其高效、穩定的性能使其在水泥、化工、冶金、糧食加工等行業中占據重要地位。以下將從結構特點、工作原理、技術參數、應用領域及維護保養等方面進行全面介紹。
### 一、結構特點
NE型斗式提升機采用板鏈式結構，主要由驅動裝置、上部區段、中部機殼、下部區段和運行部件組成。驅動裝置通常配備減速電機，通過鏈條帶動料斗運行；上部區段包括頭部罩殼和卸料口，負責物料的卸出；中部機殼由多節箱體通過法蘭連接，可根據提升高度靈活調整；下部區段設有張緊裝置，用于調節鏈條松緊度；運行部件則包括料斗和鏈條，料斗通常由耐磨鋼板沖壓成型，鏈條則采用高強度合金鋼制作，確保長期運行的可靠性。
與傳統的TH型或HE型斗式提升機相比，NE型的獨特之處在于其板鏈傳動設計。板鏈的節距較大（如NE50型為152.4mm），鏈條與鏈輪嚙合時沖擊小、噪音低，且承載能力更強。此外，NE型的料斗排列密集（如NE30型斗距為200mm），填充率高，可實現大容量輸送。機殼全密封設計能有效防止粉塵外溢，符合環保要求。
### 二、工作原理
NE型斗式提升機的工作原理基于連續循環的料斗牽引系統。電機啟動后，通過減速機驅動頭部鏈輪旋轉，帶動閉合環形鏈條及固定其上的料斗運動。物料從下部進料口進入機座，被運行的料斗舀起后垂直提升至頭部。在頂端，料斗繞過驅動鏈輪時因離心力和重力作用將物料拋出，通過卸料口進入下一工序?？樟隙冯S后沿另一側下行至機座，完成一個工作循環。
其核心優勢在于“重力誘導式卸料”方式。當料斗運行至頭部時，物料軌跡與卸料口設計匹配，無需輔助裝置即可實現完全卸料，尤其適合流動性較好的顆粒物料。對于易揚塵物料，可加裝除塵接口或密閉式導料槽。
### 三、技術參數與選型要點
NE型斗式提升機按輸送量分為多個型號，如NE15、NE30、NE50至NE300等。以NE50為例，其輸送能力可達30-50m3/h，提升高度范圍4-30m，鏈條速度為0.5m/s左右。選型時需重點考慮以下因素：
1. **物料特性**：包括堆積密度（通常適應0.5-2.5t/m3）、粒度（建議≤50mm）、濕度（含水率過高易粘斗）及腐蝕性；
2. **工藝需求**：根據小時輸送量選擇型號，并預留10%-15%的余量；
3. **安裝條件**：提升高度決定機殼節數，場地限制可能影響驅動裝置布置方式；
4. **特殊要求**：如防爆、耐高溫（可選用耐熱鋼鏈條）或食品級材質（不銹鋼料斗）。
### 四、應用領域實例
1. **水泥行業**：用于生料、熟料及礦渣的垂直輸送。某5000t/d水泥生產線采用NE100型提升機，連續運行8000小時無故障，輸送熟料時溫度耐受達200℃；
2. **糧食加工**：在小麥制粉工藝中，NE30提升機將清理后的原糧送至磨粉機，封閉結構避免交叉污染；
3. **化工領域**：輸送聚乙烯顆粒時，防靜電鏈條和接地設計有效消除靜電風險；
4. **冶金行業**：某鋼廠選用NE200提升機處理高爐除塵灰，耐磨襯板使鏈條壽命延長至2年。
### 五、維護與故障處理
定期維護是保障NE型提升機長期運行的關鍵：
- **日常檢查**：包括鏈條張緊度（下垂量≤20mm/米）、潤滑狀態（每月加注耐高溫潤滑脂）及異響監測；
- **常見故障處理**：
- **料斗堵塞**：多因進料過量或異物卡住，需停機清理并加裝振動給料器；
- **鏈條跑偏**：調整張緊裝置或檢查軌道水平度，偏差需控制在±3mm內；
- **異常振動**：可能是軸承損壞或基礎螺栓松動，應立即停機檢修；
- **大修周期**：建議每2年更換全部料斗螺栓，每5年對鏈條做探傷檢測。
### 六、技術發展趨勢
近年來，NE型斗式提升機在智能化方面取得進展。部分廠商已推出配備狀態監測系統的升級型號，通過振動傳感器和溫度探頭實時傳輸數據至中控平臺。此外，新型復合耐磨材料（如碳化鎢涂層）的應用使料斗壽命提升40%以上。未來，與物聯網技術的深度融合將實現預測性維護，進一步降低停機風險。
### 結語
NE型斗式提升機憑借其結構緊湊、輸送效率高及適應性強等特點，已成為現代工業物料垂直輸送的首選方案。正確選型、規范安裝與科學維護是發揮其最大效能的基礎。隨著新材料與新技術的應用，這一經典設備將繼續在工業4.0時代煥發新的活力。
