NE型板鏈斗式提升機是一種新型鏈傳動斗式提升機。是電梯轎廂的總寬度，不是吊桶的名稱。可用于粉狀、粒狀和小顆粒物料的垂直運輸，也可改善粉煤灰/粉煤灰/白云石/混凝土干料/輕燒白云石/混凝土/煤/粘土等超耐磨顆粒物料。原料溫度一般不超過250，長寬比提高到40m。

NE系列板鏈斗式提升機工作原理:

NE系列板鏈斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂部，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

鏈輪材質
頭部鏈輪：
1、結構：由輪轂和分體齒圈組成。
2、材質：輪轂ZG45；齒圈20CrMo鍛鋼；高強度鉸直栓。
3、技術數據：分低速12個齒，高速24個齒兩種。
4、加工方法：線切割同步整體加工；安裝后分割。
5、熱處理方法：輪轂調質HB217-255；齒圈表面淬火硬度HRC55-60
尾部鏈輪
1、材質：ZG35Mn。
2、技術數據：光輪無齒精車。
3、熱處理：中頻淬火HRC55-60。

4、尾輪光齒能有效的防止頭尾不同步引起的跳齒和磨損現象。

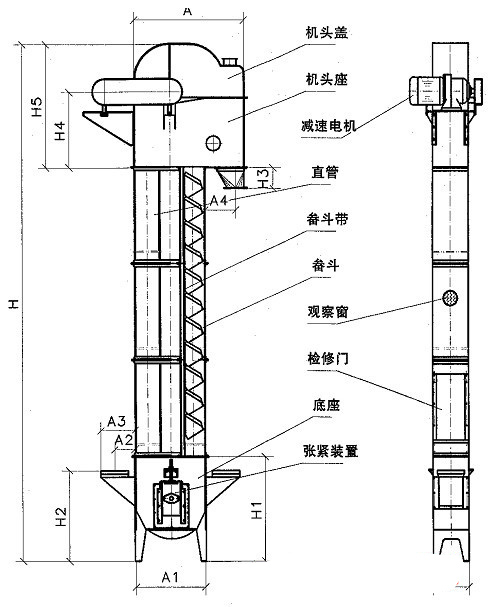

NE系列板鏈斗式提升機主要結構:
 NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機主要工作部件特點:
1、上部裝置：安裝有軌道（雙排道）防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5、板鏈：鏈板采用 45 # HRC36~42 。a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；

b、采用較低的鏈速度(o．5米/秒)；c、采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。

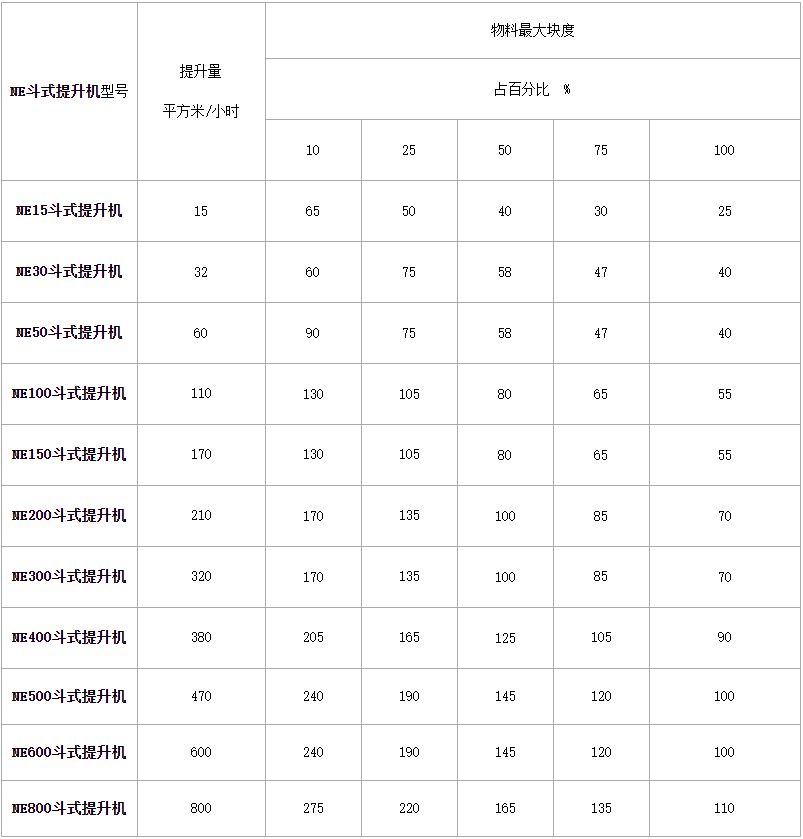

型號參數表
