大傾角皮帶輸送機廣泛用于煤炭、糧食、建材、化工、水電和冶金等行業,用檔邊帶來代替普通平面輸送帶大輸送角度可達90度，其他部件與水平皮帶輸送機通用。具有結構簡單，運行可靠，平穩，噪音小，與其他輸送設備相比能耗小，輸送量大。

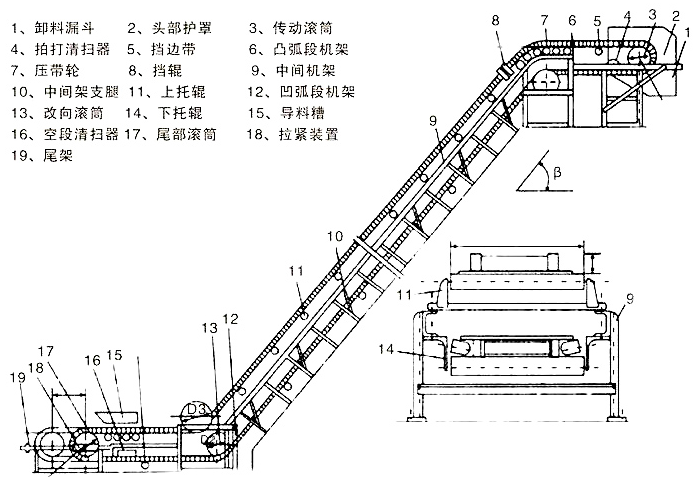

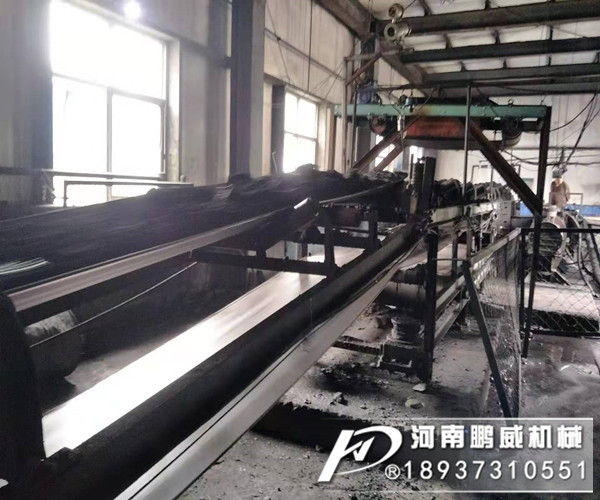

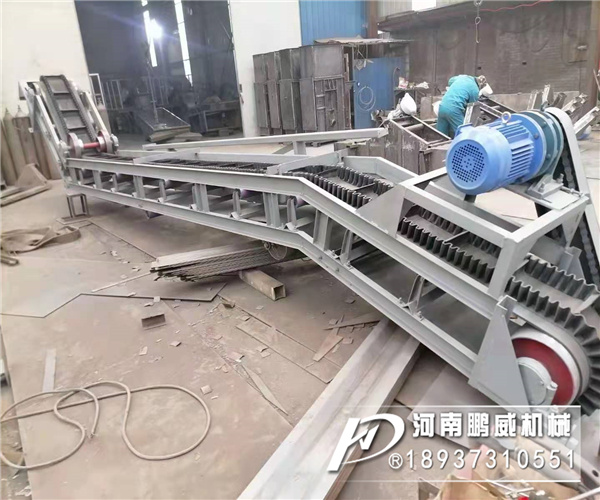

大傾角皮帶輸送機細節
1、狀擋邊輸送帶：
在大傾角皮帶輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器，從而實現大傾角輸送。
2、驅動裝置：
是輸送機中的動力部分。系由Y系列電動機，ZJ型軸裝式減速器，楔塊式逆止器組成。
3、傳動滾筒：
是動力傳遞的主要部件，輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分，膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
4、改向滾筒：
用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
5、壓帶輪：
用于改變輸送帶的運行方向，壓帶輪用于輸送帶上表面(承載面)。
6、托輥：
托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
7、托帶輥：
托帶輥用于在凸弧段機架上支承輸送帶下分支，其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
8、立輥：
立輥用于限制輸送帶跑偏，并安裝在上、下過度段機架上。每個過濾段機架上設有4個，上、下分各兩個。
9、拍打輪清料裝置：
用于拍打輸送帶背面，震落粘在輸送帶上的物料。
10、拉緊裝置：
它的作用有:1.使輸送帶具有足夠的張力，保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度，使輸送機正常運轉。本系列采用螺旋拉緊裝置。
11、機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：
在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿，而上下水平段根據不同的頭架（低式、中式和高式頭架）分別配用不同的中間架支腿（低式、中式和高式中間架支腿）。
大傾角皮帶輸送機特點
1、大傾角皮帶輸送機可適用于30°-90°傾角輸送。
2、采用的是具有波狀擋邊和橫隔板的輸送帶，可防止物料在較大傾角輸送下防止物料測滑撒落。
3、輸送量大，可達6000立方/時，垂直提升高度可達500米。
4、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

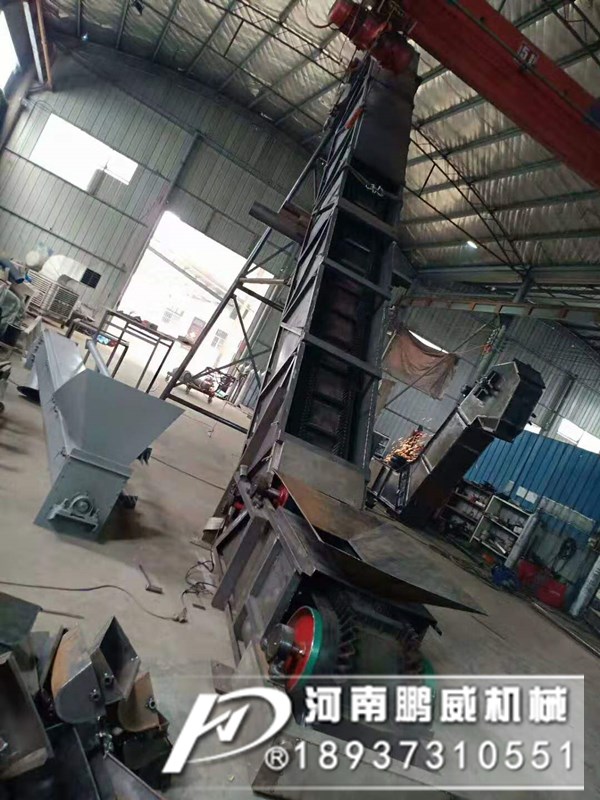

大傾角皮帶機結構工作原理和使用范圍
大傾角皮帶機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式"裙邊"，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。大傾角皮帶機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃~+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

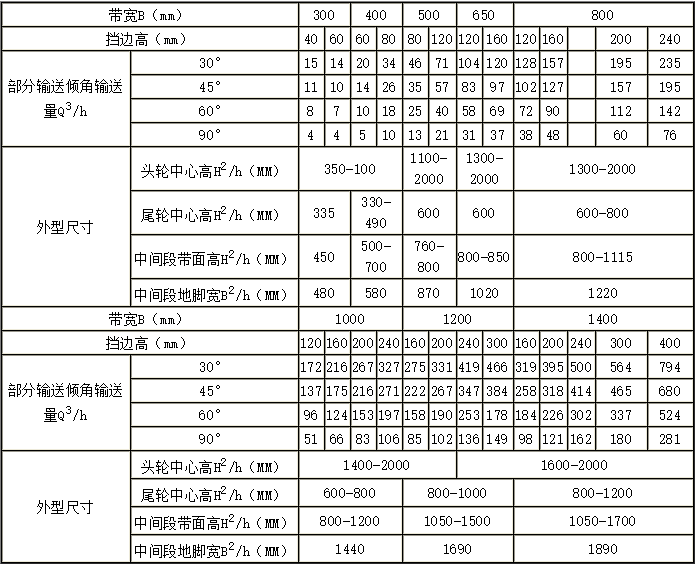

型號參數表：
安裝規范
1、 安裝前應先熟悉大傾角皮帶輸送機圖紙，根據驗收規則驗收組成整機的各部件。
2、 熟悉執行《機械設備安裝工程施工及驗收規范》有關安裝技術要求。
3、安裝順序：
一般是：劃中心線—安裝機架（頭架-尾架-支腿-中間架），安下托輥—安裝波狀擋邊帶—安裝電動滾筒—安裝改向滾筒—安裝壓帶輪—安裝上托輥組—安裝拉緊裝置—安裝漏斗、護罩、導料槽等。
4、安裝注意事項：
（1）全部滾筒、托輥安裝后均應轉動靈活不應有卡滯現象。
（2）輸送機機架中心線應與輸送機縱向中心線重合，允許≤3mm的偏差，并應保證在任意25m長度內的直線度為5mm。
（3）滾筒軸線與水平面的平行度為滾筒軸線的長度的1/1000。
（4）滾筒軸線對輸送機機架中心線的垂直度為滾筒軸線長度的2/1000滾筒、托輥中心線對輸送機機架中心線的對稱度為3.0mm。
5、清掃器安裝后，其刮板與輸送帶在滾筒軸線上的接觸長度不得小于85%。
