混泥土螺旋輸送機工作視頻

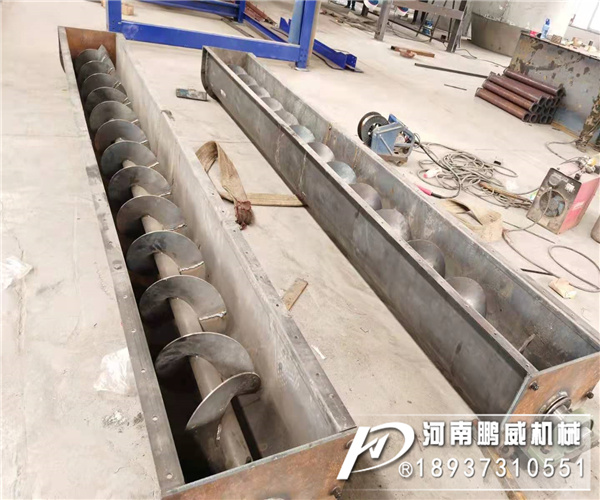

水泥螺旋送料機是一種用于搬運水泥物料的設備。整機結構較為簡單，輸送性能穩定，制造成本低。是眾多混凝土攪拌站、瀝青攪拌站、干粉砂漿生產線等場所選用較多的輸送設備。水泥螺旋送料機它可以從一個或多個進料口進行添加物料，使用起來比較方便。

工作原理

正常工作時，由電機傳動至減速箱帶動力內螺旋軸轉動，由螺旋葉片把物料推至前出料口。螺旋機正式接電纜試車時，觀察螺旋機頂部軸轉向是否正確。螺旋輸送機可用多點鋼絲繩吊掛，也可用支架支撐但架設時必須保證螺旋機的直線度。螺旋輸送機一般都架設在半空中，一旦設備安裝完畢，各部分全部就位，設備使用中在出現問題需要檢修、拆裝時，維修時會很麻煩，因此在選擇該產品時一定要在結構原理上有正確的甄別。

特點：
1、輸送效率高，水泥螺旋送料機運用的懸掛式中間吊掛架，是較為新型的。這樣就加大了物料的運送空間，降低物料在機殼內部的輸送阻力，再配合小直徑和高轉速以及變螺距的設備特點，可以順暢、迅速、均勻的輸送。
2、布置隨意，機殼采用無縫管為材質，用法蘭連接，不需要輸送地基，移動和拆卸安裝都十分方便。
3、聯接形式多元化，設備的進出料口可以用用法蘭、布袋、吊桿布袋、萬向接口等多種形式進行連接，以滿足不同物料及環境的輸入需要。
4、密封性能好，機殼的連接處加了防滲水裝置，工藝孔全部是經過特殊的改良和設計，長時間使用也不需要添加潤滑油，同時也避免了油脂與水泥混合時對軸套產生的負作用。
5、減速機也叫驅動裝置，為水泥螺旋送料機專門定制的。設計上面是根據實際需要設計，整體體積較小，重量比較輕，扭矩較大，高轉速，運作起來噪音較小，不會發生漏油現象，并且還設有止退功能。如果用到大傾角推力輸送也可以。

螺旋葉片型號

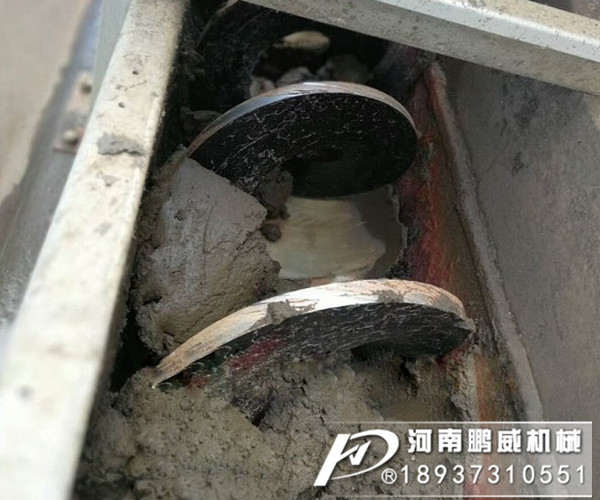

螺旋葉片常用3--6mm的厚的鋼板按螺距制成單節，然后焊接起來。對輸送磨損性強烈的物料的短輸送機，葉片可用扁鋼壓長或用鑄鐵鑄造成整體段節套在軸上。螺旋的直徑D一般為100mm、120mm、200mm、250mm、300mm、400mm、500mm、600mm，最大可達1250mm。

型號參數表：

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	400	500	630	800	1000	1250
轉速（r/m）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(kw)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(kw)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(kw)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(kw)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(kw)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(kw)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(kw)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(kw)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

螺旋輸送機安裝說明
1、將機器落下，焊接給料口和排料口，安裝密封套，固定好兩端蓋板。
2、將導向桿與剪切橡膠彈簧焊接于或用螺釘固定于槽體和底架上。
3、在底架下面安裝隔振彈簧及彈簧下座板。
4、將底架墊起找平。
將槽體支撐在底架上，并找平。
安裝傳動軸組件和電動機，焊接激振板。
測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。
