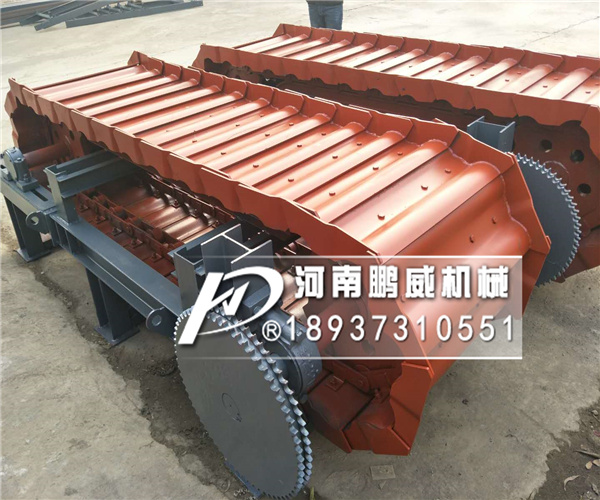

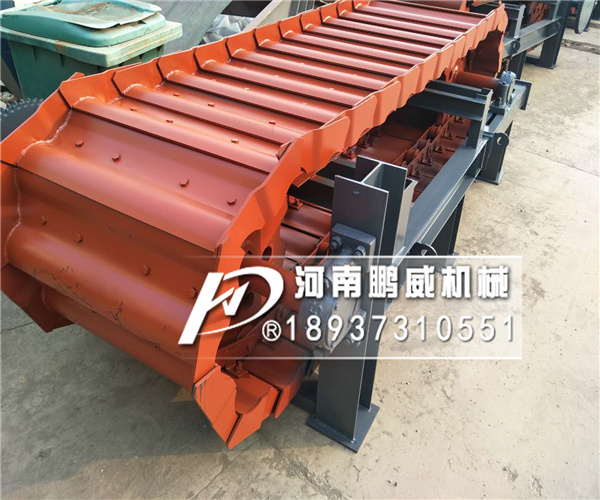

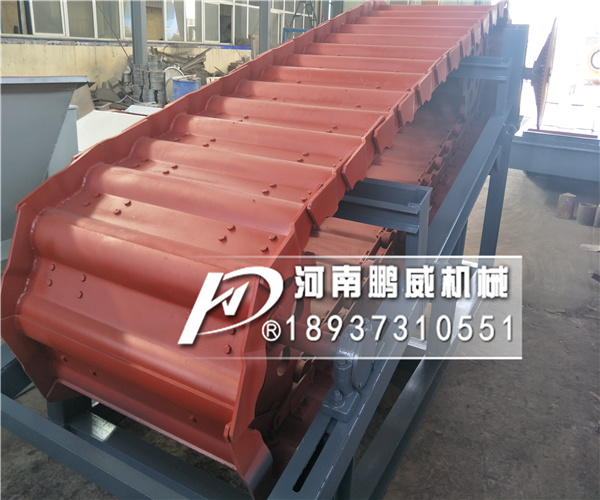

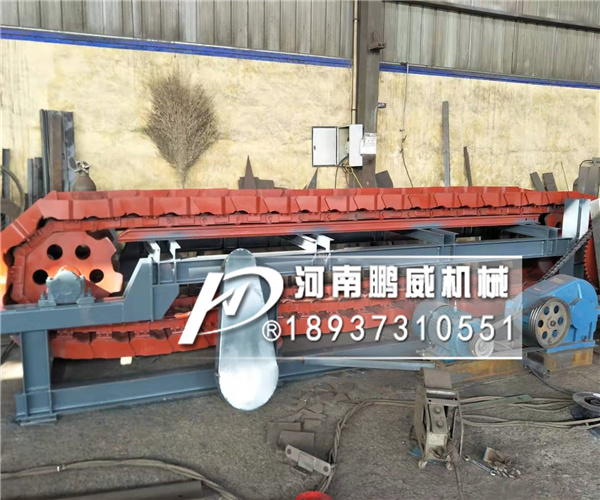

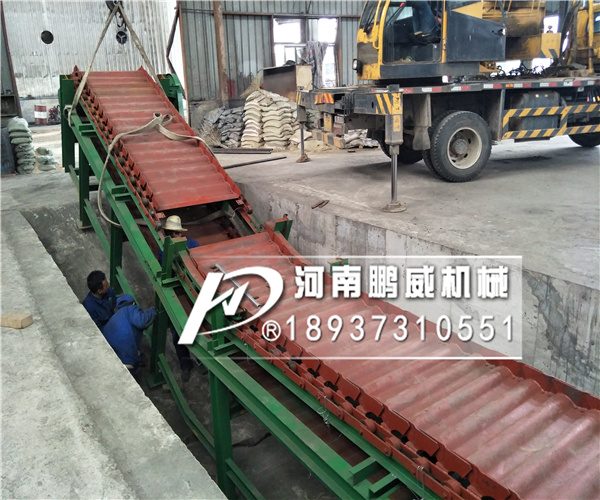

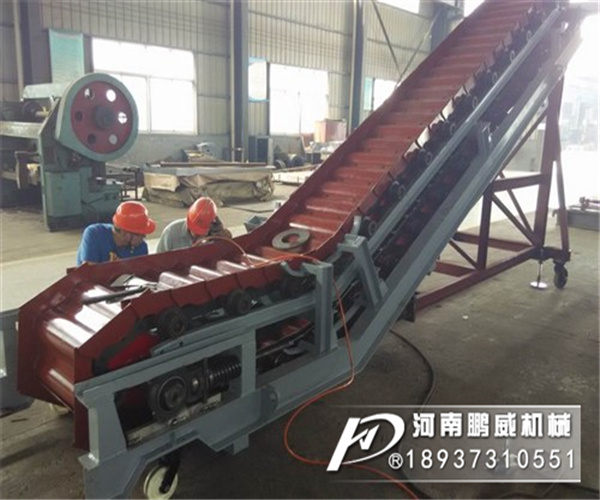

重型鏈板輸送機可輸送較大粒度，物料尺寸一般不大于板寬的60%，其安裝傾角不大于15°。輸送板寬一般在1250mm--3150mm。

工作原理：

板鏈式輸送機是板式輸送機的一種,廣泛用于礦山、冶金和水泥等行業,是原料處理或連續生產過程中不可缺少的設備,對輸送大塊和尖銳的物料尤為適宜。該系列輸送機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點,對物料粒度、塊狀、工作環境無特殊要求,運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送,鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。有輕型和中型之分。本系列輸送機適用于輸送塊粒及粉狀物料,是水泥廠物料設備更新?lián)Q代產品,常用于輸送散狀物料,也適應于銳利灼熱物料的輸送。

鏈板輸送機結構特點;
鏈板輸送機主要由驅動裝置、主軸裝置、拉緊裝置、鏈板裝置、機架及支撐裝置等部件組成。在惡劣環境下具有適應性強、耐磨損、使用壽命長等特點。
1 鏈板輸送機驅動裝置：是由變頻專用電動機、DFY系列減速機等部件組成。其特點是懸掛無基礎，該裝置可與受料設備實行聯鎖，使喂料量始終滿足受料設備的要求。
2 鏈板輸送機主軸裝置：該裝置主要由軸、鏈輪、支承輥等件組成。兩端支撐為滾動軸承，主軸與減速器、空心軸套裝在一起，通過鎖緊盤將其二者連接到一起，達到傳遞扭矩的要求，結構緊湊。
3 鏈板輸送機拉緊裝置：該裝置為螺旋拉桿式，通過調整兩端拉緊螺桿，使兩條鏈的張力均勻，螺旋桿尾端安裝有橡膠彈簧，緩沖物料對鏈板的沖擊力，增加鏈條及槽板的使用壽命。拉緊裝置上的支承輪可起導程作用，保證鏈條正常運行，達到輸送物料之目的。
4 鏈板輸送機鏈板裝置：該裝置主要由坦克鏈、承料槽板等件組成，各槽板之間為圓弧搭接以防漏料。鏈條由專業廠家生產，節距積累誤差小、運動平穩、無需潤滑。槽板為16Mn組焊而成，強度高耐磨損。
5 鏈板輸送機支重輪裝置：其功能主要是支承鏈板裝置、防止物料沖擊、避免鏈板產生變形。該裝置分長輥和短輥兩種，長輥為無縫鋼管、短輥為鍛造合金鋼通過表面淬火提高使用壽命。
6 鏈板輸送機機架：其結構形式為工字梁，通過各種型鋼焊接而成，剛性好、強度高。
7 調速：鏈板輸送機驅動方式是變頻調速。變頻調速是當前使用較多、性能較為可靠的一種驅動方式，其性價比也比較合理。

1、鏈板輸送機的輸送面平坦光滑、摩擦力小，物料在輸送線之間的過渡平穩，可輸送各類玻璃瓶、PET瓶 易拉罐等物料，也可輸送各類箱包；
2、鏈板有不銹鋼和工程塑料等材質、規格品種繁多，可根據輸送物料和工藝要求選用，能滿足各行各業不同的需求；
3、機架材質分鋁型材、普通碳鋼、不銹鋼。
4、輸送能力大，可承載較大的載荷，如用于、摩托車、發電機等行業；
5、輸送速度準確穩定，能保證同步輸送；
6、鏈板輸送機一般都可以直接用水沖洗或直接浸泡在水中，設備清潔方便，能滿足食品、飲料行業對衛生的要求；
7、設備布局靈活。可以在一條輸送線上完成水平、傾斜和轉彎輸送；
8、設備結構簡單，維護方便。
