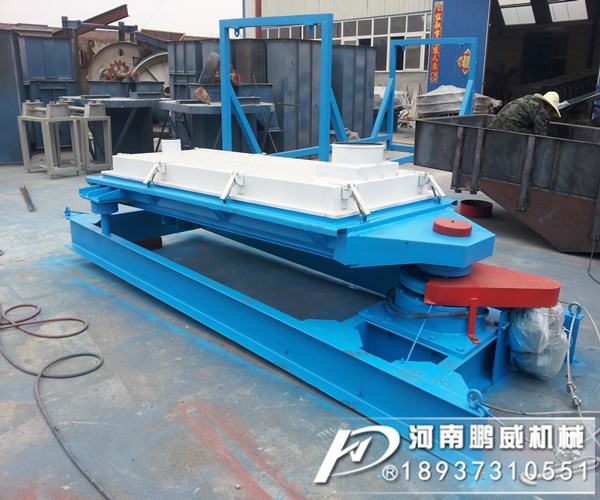

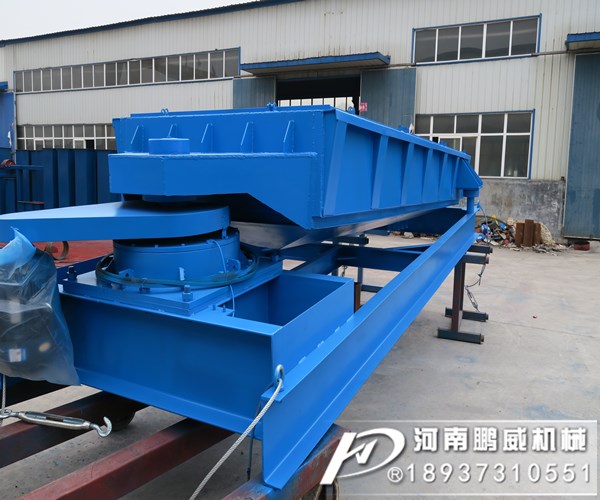

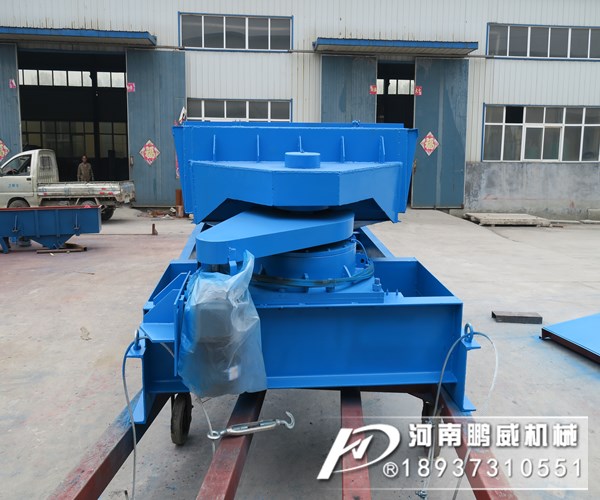

鵬威機械平面直線搖擺篩-直線搖擺篩圖片-搖擺篩工作原理結構圖，將平面圓周運動和向上拋物運動結合起來，形成非線性三維翻轉運動，篩箱和篩面做周期性搖動，物料在篩面上從中心到外緣均勻分散，篩分精度達95%以上，適合500目內精細粉體、不規則物料篩選分級。符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。
搖擺篩結構原理:

圓形搖擺篩基本的回轉運動與人工篩分相類似，搖擺篩接通電源后篩體啟動，篩箱在振動裝置的驅動下作近似圓周運動，此時篩箱帶動整個篩面做周期性運動，篩面上的物料隨著篩箱在篩網上做定向跳躍式運動，在此過程中，小于篩網孔徑的物料落到篩網下層，從下出料口排出，大于篩網孔徑的物料從上出料口排出，中間層則從中出料口排出，以此來完成整個篩分工作。

圓形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。圓形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。
基本的回轉運動與人工篩分相類似;偏心率從25到40mm可調;低速V型皮帶驅動從120到360rpm可調;每一種產品的停留時間可以通過搖擺篩的徑向角與切向角朝驅動軸線方向進行調整;因此建立水平與拋擲三維翻滾運動，物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程;水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離;較大顆粒被運到出口處。出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素;此次過程在每篩層之間重復進行。

搖擺篩特點:
1、有效模仿人工篩分動作和過程，篩分精度高達90-95%；
2、低頻率小負荷工作，篩網使用壽命長久，降低運行及維修成本；
3、可增設多種清網裝置（如：彈跳球清潔網面，超聲波技術清潔網面等），可有效解決篩面堵塞問題，確保篩分的連續性，全封閉結構，減少對環境的污染；
4、出料口可隨意360度旋轉，且拆裝方便；
5、噪音低，噪音可低至75dBa；
6、與旋振篩、直線篩等傳統篩分設備相比，單位面積處理量可達到高達5倍，特別適合難處理的物料
