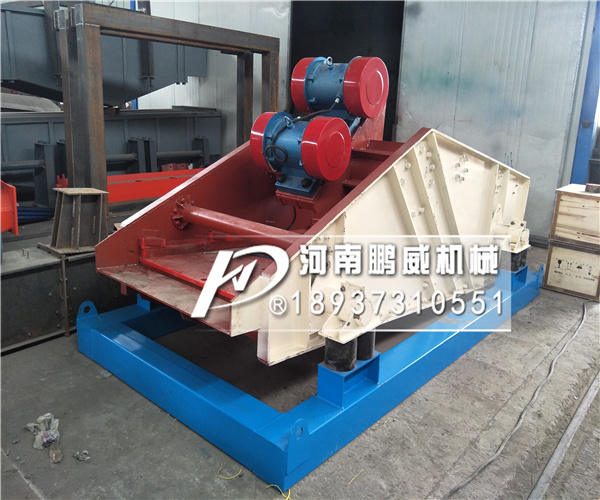

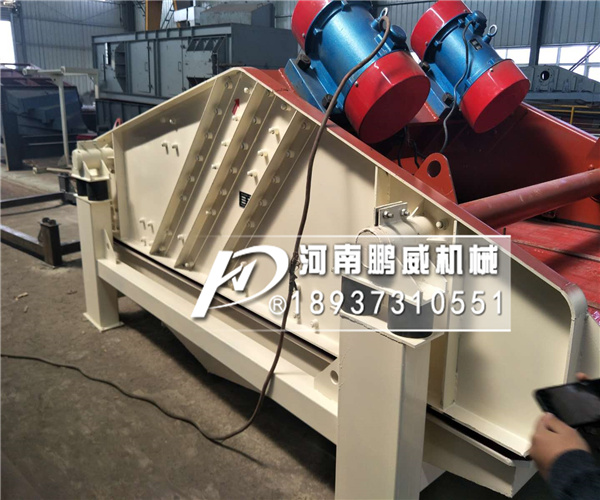

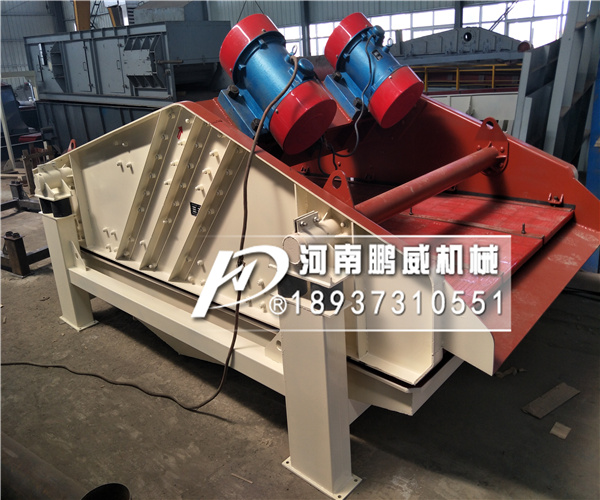

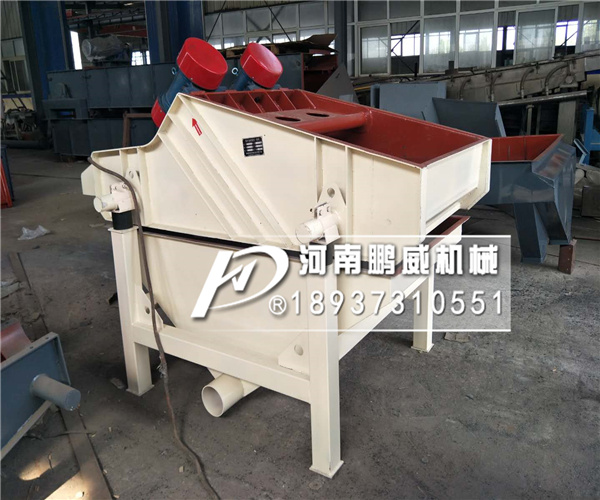

脫水篩適用于顆粒度較小的物料，如細沙、尾礦、尾料的脫水干排設備，與普通直線振篩相比，尾礦脫水具有處理量大，脫水效果好，脫水后物料成品含水率低，應用行業廣泛，性價比高等優點。

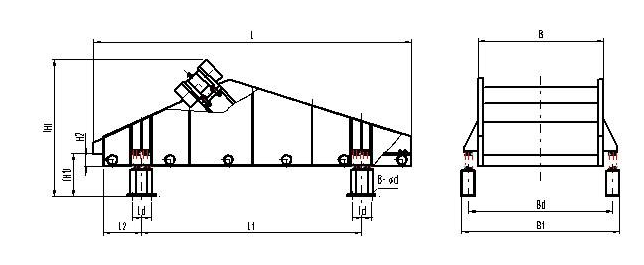

結構圖

1、篩箱
篩箱是振動脫水篩篩機的主要工作和承載部件，是由篩框和固定在它上邊的篩而組成。載荷特性決定篩框 有足夠的強度、剛度和耐磨性，因此，各部件連接要牢固可靠，且整體重量要盡量輕。
為了減輕篩框重量，增強篩框側板受高頻動載荷的能力，篩框側板采用鍋爐鋼板整塊折彎后局部用扁鋼加強，并與橫梁、入料異型梁、出料異型梁加強組焊后形成框架結構，這樣大大增加了篩框的縱向和橫向剛度和強度。
此外，為了減少焊接內應力，所有焊接件均采用與之相匹配材料，并在焊接工藝上采取嚴格措施，以延長使用壽命。這與螺栓聯結及鉚接結構相比較，具有制造工藝簡單、重量經、工作可靠等優點。

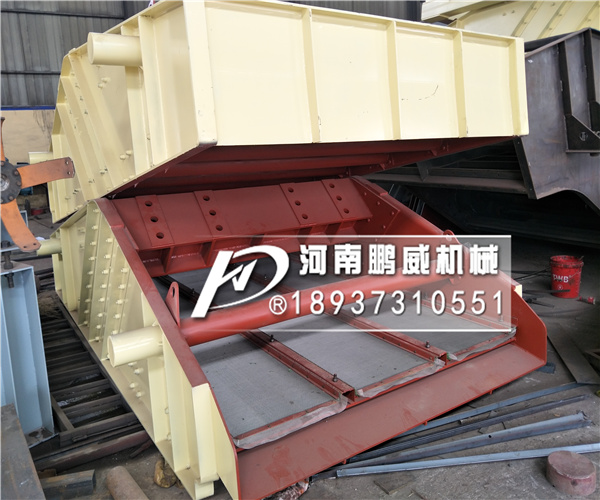

2、篩面
篩面是振動脫水篩承受物料并使物料完成篩分或脫水過程的重要部件，其結構的好壞直接影響到篩分脫水效果。因此選擇篩而 十分慎重。
通常，振動脫水篩一般選用不銹鋼焊接網篩面，但其篩縫尺寸只能達到0.25mm，篩面開孔率較低(開孔率J有18一23%)，所以在處理水分大、粘濕物料時(如濃縮機底流)，易出現篩孔堵塞現象，影響脫水效果。新研制的疊層復合式篩網是由不同篩孔尺寸的不銹鋼絲網疊合在一起，周邊用聚胺脂橡膠粘結而成first層篩孔盡量小，稱為主篩網；第二層篩1岡的孔徑比first層篩網大一個孔序，稱為防堵篩網；第三層篩網強度盡可能大而鋼絲直徑盡可能小，以增大篩網開孔率，此層開孔率可達到40%，并支撐一、二層篩網，使之保持足夠大的強度和剛度，而且要避免因鋼絲直徑過粗使first、二層篩網凹凸不平而形成塌陷，以至影響篩網使用壽命。采用獨特的技術研制成高頻振動脫水篩，主要部分在水平方向上片狀，篩板后部與主板成上傾角度，不J使礦漿顆粒不易穿過篩孔，而且脫水效率高。
由于每層篩網的鋼絲直徑不同，所以篩網在受力拉伸后變形也不一樣；復合篩網除隨篩機一起振動外，其中每層篩網之間還有相對運動，即篩面上下的拍打運動和橫向之間的相對錯位運動，這種運動有利于細粒物料透過篩孔并防止堵塞，具有單層篩網所沒有的功效，即促使細粒 物料快速透篩并自動清理篩而，這對于煤泥回收和細粒 物料脫水分 具有特殊意義。
3、振動器
振動器是振動脫水篩的關鍵部件。本篩機的振動器與普通篩機相比較，不J工作頻率高(達25~50Hz），而且振動強度大。因此，合理的結構布置及零件的優選是非常重要的。振動脫水篩的振動器采用外置式塊偏心結構，篩箱兩側各布置一組激振器，每組激振器兩套軸承。
為了降低軸承溫升和工作噪音，提高工作壽命，采用了高精度大游隙軸承，且軸承外圈加以軸向定位，以防止軸向竄動帶來的軸承外圈與軸承座或抽與軸承內圈的相對滑動，從而減緩了軸溫的上升并降低了工作噪音。中間軸由撓性聯軸器將兩組激振器連接在一起，形成一個整體的激振源。頻率可通過變換皮帶輪來調節，振幅調整由主偏心塊加減配重板來實現。
4、支撐彈簧
支撐彈簧種類很多，有金屬彈簧、橡膠彈簧、復合彈簧等，振動脫水篩是在25Hz~50Hz高頻振動下工作，支撐結構對其運動特性影響很大，由于篩機本身參振重量較輕，故選取彈性元件和決定結構時不J要考慮隔振效果，而且還要考慮其運動特性，綜合分析，采用了圓柱橡膠剪切彈簧。
橡膠彈簧的優點是尺寸、形狀、剛度可以隨意選擇，并能承受較大的彈性變形，彈性模量較金屬彈簧小，通過改變橡膠彈簧工藝配方來改變彈簧剛度，不同尺寸、形狀的彈簧其剛度可自行選取，而且安裝更換方便，使用壽命長，所以應用范圍較廣。
彈簧在篩機支撐部分的安裝形式與一般振動篩有所不同，采用了懸掛式的剪切彈簧，這種形式強制彈簧跟蹤篩機頻率，克服了普通篩機自由裝置橡膠彈簧在高頻振動下相位滯后現象，從而使篩機啟動、停車非常平穩，共振振幅小，減輕了篩機工作時，特別是停車時對墓礎的動載荷。由于橡膠彈簧是在壓縮和剪切復合狀態下工作，故此一般壓縮彈簧使用壽命長，這種布置形式特別適合于高振動強度輕型篩機。

性能優勢：
1、脫水篩篩網材質采用超高分子聚氨酯（UHMW----PE)，耐沖擊、耐低溫、耐磨損、耐化學腐蝕、自身潤滑、吸收沖擊能，抗沖擊性能在所有塑料中較高，耐磨性能優于聚四氟乙烯、尼龍、碳鋼等材料。
2、脫水篩的振動電機更換方便，底座橡膠彈簧用來減震，使振幅不大，緩慢的振動，可以脫得干凈。
3、脫水篩可以根據產量和含水量來定制，機身的側板有加強板，底部裝有支撐，底部打有橫條，出料口加有三角形鋼板支撐，板材厚。
4、振動電機固定采用高強度螺栓，底部彈簧為橡膠彈簧，彈簧的質量會影響振動電機的壽命。篩板固定的密度高，篩板中打有加強筋。
5、焊工焊過之后會嚴格不能出現焊孔，底部用槽鋼支撐。
6、另外，篩孔可以根據需要調整，設備噪音小，脫水效果好。
7、發貨前，工作人員會對其進行調試，振動電機是否正常，激振器是否良好運行，確保為客戶保證出廠產品質量。

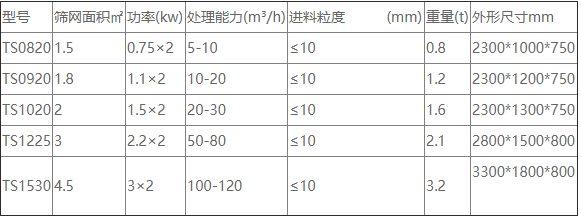

型號參數表

安裝與調試:
1、安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板平面度誤差不大于3mm。
2、篩子安裝完畢，調整好相對位置，一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于振動器軸線3-5mm,再把電機支架、彈簧底座與預理鋼板點焊焊牢。
3、要求兩臺電機轉向必須相反。
4、振動篩空載運行時間為4-6小時，要求篩體運行平穩，左、右對稱點振幅差小于0.8mm,無橫擺與異常響聲，檢查篩板，激振器緊固情況。
5、檢查激振器軸承的工作溫度，應不大于75℃。
6、脫水節肢篩安裝時，一定要注意節肢篩篩體與落水斗之間的密封，以防漏水。
7、振動與非振動部分至少保留80mm。
