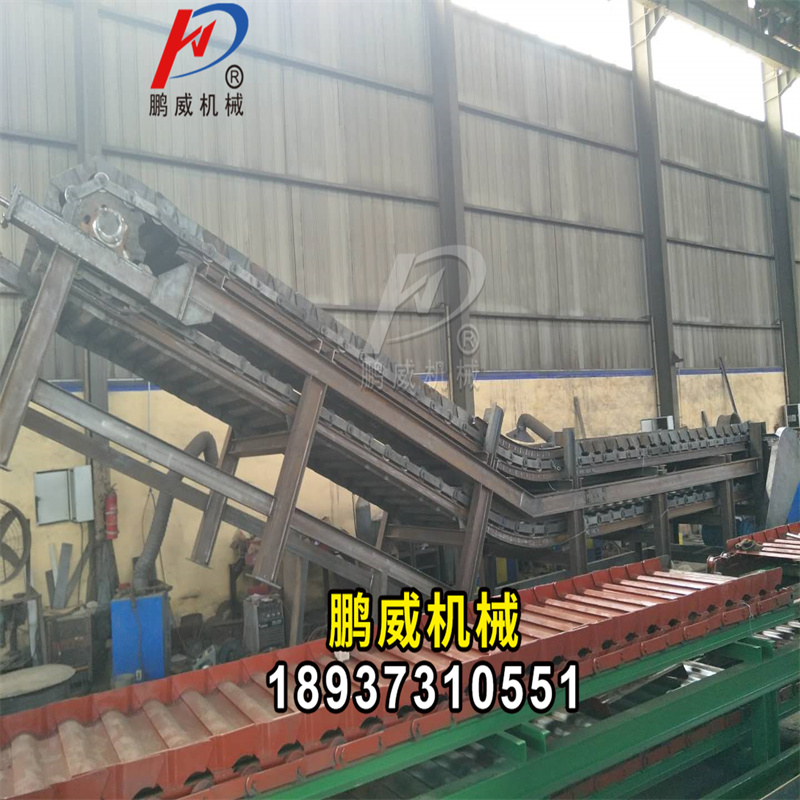

礦山重型鏈板給料機的結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上的多排支重輪、鏈托輪和滑道梁支承。傳動系統經交流變頻調速電動機聯接減速機，再由漲套與驅動裝置直聯驅動運載機構低速運行。將尾部料倉卸入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的.

產品特點
1、牽引鏈：采用節距板式銷軸滾子鏈，經科學的熱處理，耐磨性能好，抗拉強度高、使用壽命長；

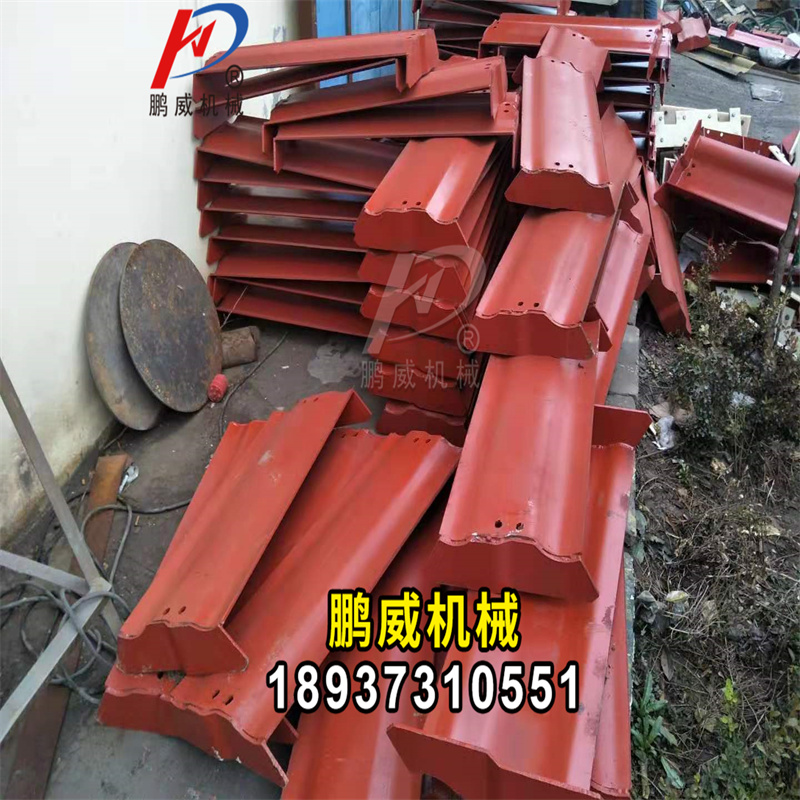

2、鏈板：采用沖壓槽體，接料更穩，槽體底板圓弧搭接，減少物料泄漏；
3、驅動：電機可采用調速電機，運行速度可調，可以手動控制緩慢加速或減速，速度在0.3~0.5m/min使用較多并穩定運行，以便更合理地選擇輸送量；
4、布置形式：多樣、可水平、傾斜布置。
5、輸送長度：一般為5-10米居多，最長不能超過20米。
6、傾斜角度：不大于20度。物料溫度不大于300℃；

7. 封閉形式：默認為開放式輸送物料，粉塵較大，如果現場要求環保比較嚴格，可做成全封閉式板喂機，滿足環保要求。

重型鏈板給料機的工作原理
當物料從料倉口落入導料槽到傳動平臺上的同時，驅動鏈輪經電機起動靠鏈輪帶動鏈條，鏈條上連接鏈板，鏈板平穩運行導出物料，完成物料的給料過程，給料量的大小和效率(速度)可由閘門開度大小和變頻電機的調速來實現。導料槽內側與鏈輪、鏈板間的間隙，如有漏料則由兩邊內側下密封板來?yè)醵隆?

結構組成:
1.鏈板機由頭部機架、頭部護罩、主動鏈輪組、輸料裝置、中部機架、尾部機架、改向鏈輪組，鏈板托輪組和驅動裝置組成。
2.驅動裝置由柱銷聯軸器、JZQ減速機、驅動底座組成。分右裝和左裝兩種。鏈輪采用組裝式結構，便于拆卸安裝。主動鏈輪采用窩眼鏈輪圈，防止環鏈運行中滑動。

應用范圍：
    鏈板機是高溫物料輸送設備，也可用于輸送其它散狀、塊粒狀、塊狀物料，用于建材、治金、礦山等行業的物料輸送。它不僅適合處理粗粒物料，對細粒物料也同樣適應。可在惡劣的環境中完成繁重的工作，對物料的粒度成份的變化，溫度、粘度、冰霜、雨雪的影響或冰結的物料都有較大的適應性，給料量均勻準確可靠。


建議適用物料：
1.重型板式給料機：適用于短距離輸送給料粒度1000mm以下的塊狀物料。
2.中型板式給料機：適用于短距離輸送給料粒度400mm以下的塊狀物料，運輸松散密度小于2400kg/m3，塊重小于500kg，溫度400℃以下的物料。
3.輕型板式給料機：適用于短距離輸送給料粒度160mm以下的塊狀物料，運輸松散密度小于1200kg/m3，塊重小于140kg，溫度350℃以下的物料。
