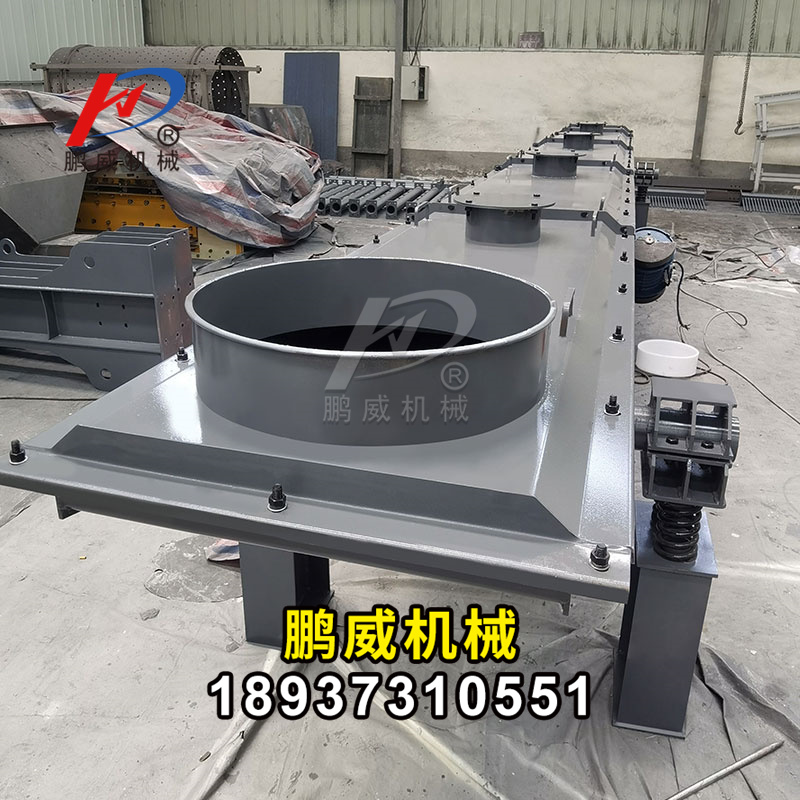

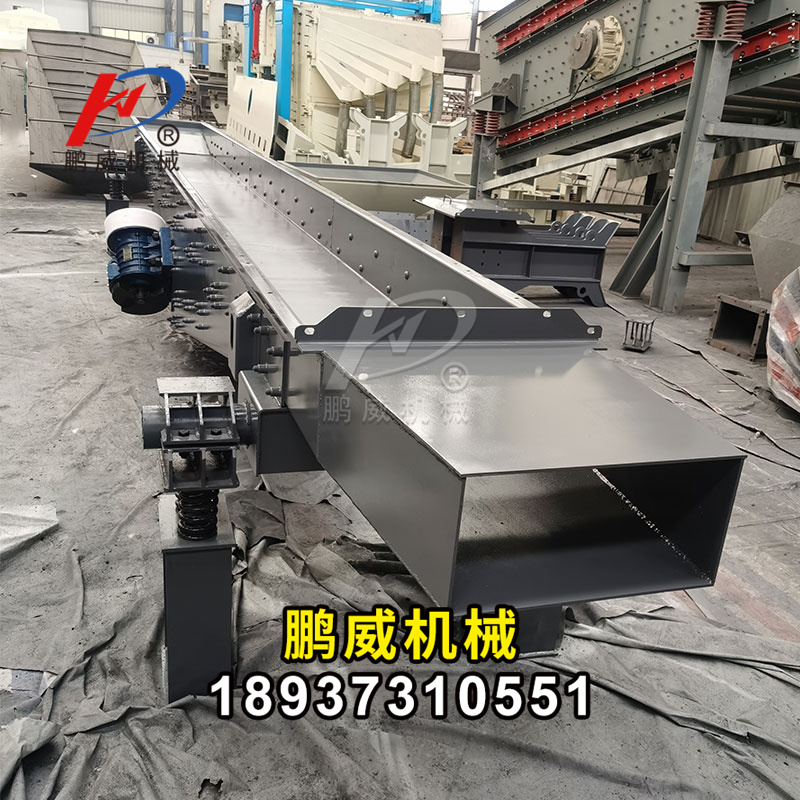

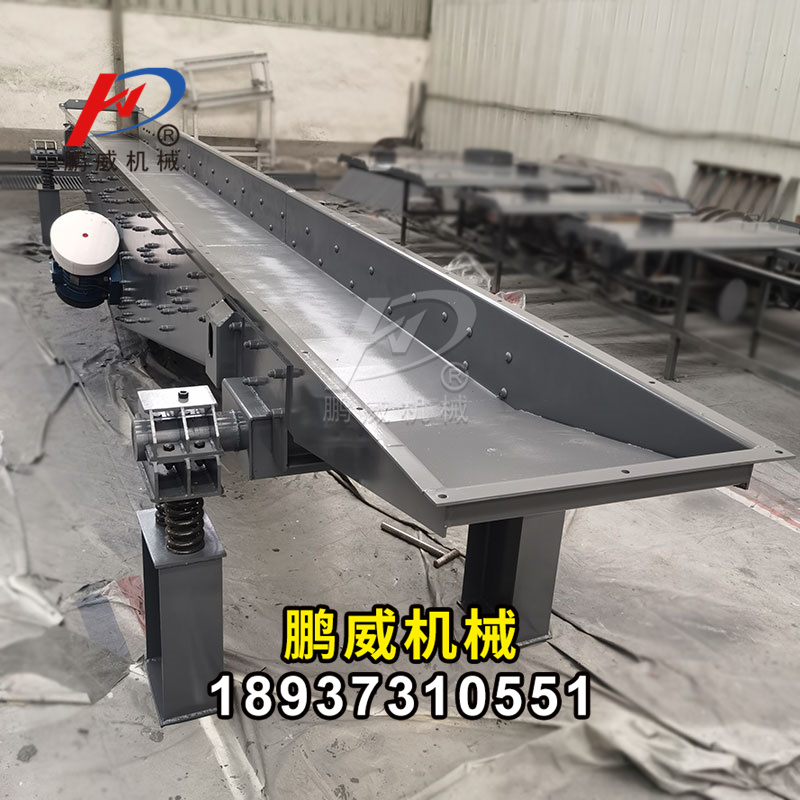

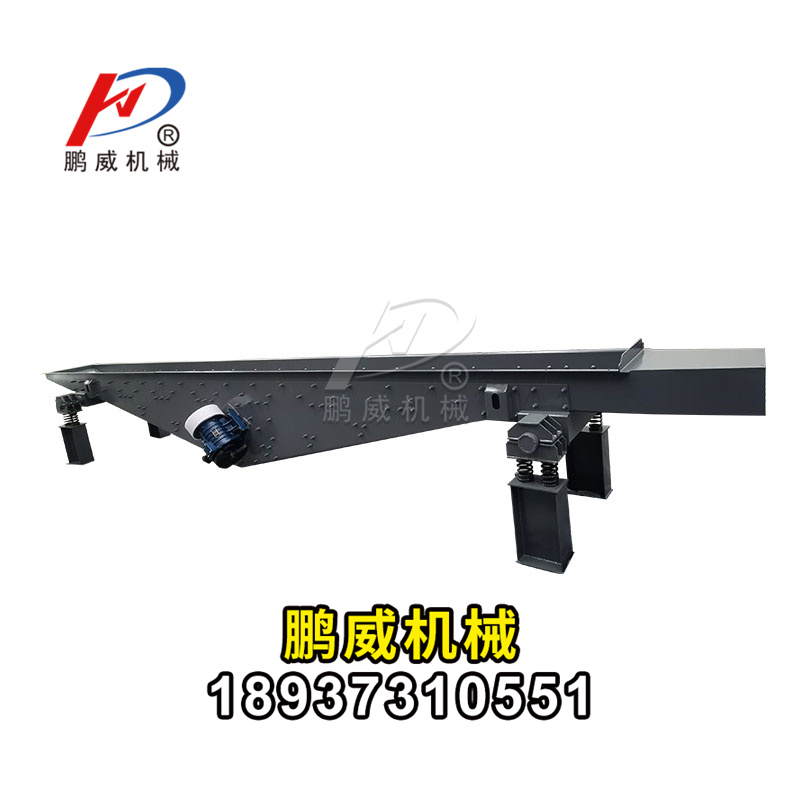

偏心連桿式振動輸送機適用于長矩離，按一定量輸送小塊而比重較大的金屬、非金屬物料的長距離運彈性連桿式振動輸送機作為雙質體機構時，其結構由槽體(上質體)、機架(下質體)、主振彈簧、隔振彈簧、支撐彈簧、支撐擺桿（亦稱導向連桿）、驅動連桿、偏心軸,以及電動機、皮帶輪和三角膠帶等組成。當電動機通過三角膠帶傳動，帶動偏心軸轉動時，利用驅動連桿和主振彈簧來激振參振槽體沿一定激振方向作直線往復運動，從而帶動物料、工件作定向拋擲運動來實現振動輸送之目的。彈性連桿式振動輸送機為近共振類振動機，當振動機為單質體時(無隔振彈簧條件下)，振動慣性力較大，傳給基礎的動載較大，勢必會產生不穩定因素而且易使機件、鉸支點損壞，振動噪音大，通常彈性連桿式振動輸送機結構都采用隔振彈簧，使機架和參振槽體形成雙質體型式；而振動形式仍為線性振動，有利于生產應用。
雙質體結構的振動輸送機工作時，兩質體運動方向相反，慣性力方向相反；當二質體質量相當時，二慣性力可相對達到平衡，面在實際設計和生產應用中，二質體的質量始終是變化不斷的，很難完全相等。在物料輸送中，上質體的質量不斷交替變化，不可能同下質體質量相平衡，仍會使大部分未平衡慣性力傳遞到基礎，因此考慮基礎的承載能力應進一步平衡減振，如利用下質體配加配重塊來平衡慣性力，或?qū)Ω粽駨椈傻膭傂蕴幚砗徒Y(jié)構布置等讓傳遞給基礎的動載荷減少到較小，使整個機構的振動趨于平衡。試驗證明機架質量應略大于槽體質量和物料重量之和，才有利于各振動機構的運作正常。
型號說明
S C G □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ └────────── 輸送距離(米)
│ │ │ └───────────- 機槽寬度(毫米)
│ │ └───────────── 高溫材料
│ └──────────────- 長距離
└──────────────── 輸送機
特點：
1、輸送量大，隔熱效果好。不需要冷卻裝置，耗電僅為一般輸送設備的20-50%。
2、機構簡單，調試容易，啟動，停機迅速，運轉平穩，隔振性能好，噪音小，槽體磨損極小。
3、安裝方便、不需專用地基及地腳螺栓，便于移動位置，易損件品種少，維修方便。
4、可以多口進、卸料、還可通槽給料。適宜于水泥熟料及礦渣庫底、庫頂輸送。
5、既可全封閉輸送，消除粉塵，也可敞開輸送，并可同時隔熱輸送不同的物料。
6、單機輸送距離可達30米，多機軟連接可隨需要任意延長，并可向上≤10°傾斜輸送。
振動輸送機的安裝順序
(1)測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。
(2)將底架墊起找平。
(3)將槽體支撐在底架上，并找平。
(4)在底架下面安裝隔振彈簧及彈簧下座板。
(5)將導向桿與剪切橡膠彈簧焊接于或用螺釘固定于槽體和底架上。
(6)安裝傳動軸組件和電動機，焊接激振板。
(7)將機器落下，焊接給料口和排料口，安裝密封套，固定好兩端蓋板。
