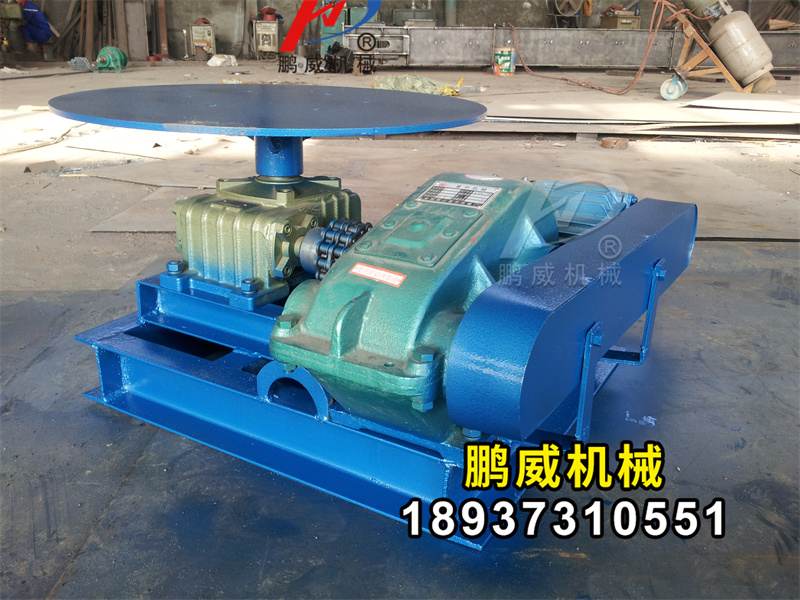

圓盤給礦機,可分為吊式和座式,輕型和重型,敞開和封閉等分類,是一種選礦用給礦設備。圓盤式給料機是適用于20mm以下粉礦的給料設備。圓盤給料機,是選礦設備的配套產品。結構簡單,運行可靠,調節安裝方便。裝有限矩型液力偶合器,能滿載啟動,過載保護。重量輕、體積小、工作可靠、壽命長、維護保養方便。大給料量可達1200噸/小時(煤)。采用了先進的平面二次包絡環面騾桿減速器設計,承載能力大,傳動效率高。側襯板、斜襯板與底板之間留縫可調,能比較準確地控制留縫大小,大大減少了漏料。驅動裝置對稱布置,并采用雙推桿,使整機愛力均衡,傳動平穩,消除了底板往復時的扭擺現象。底板有立向筋板,并用三道通長托輥支承,保證了底板本身剛度,消除了現有往復式給料機底板工作中彎曲變形的弊病。襯板由小塊耐磨鋼板拼成,這樣不僅更換時輕便容易,而且可以根據實際磨損情況,有針對性地更換磨損了的襯板塊,從而使材料合理利用,降低維修費。
圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。該圓盤給料機和帶式輸送機由一套驅動裝置驅動,該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置,為了防止稱量輥偏斜設有檢測桿進行調整。
圓盤給料機主要技術指標的計算
(1)加料能力的計算
圓盤給料機加料能力主要取決于盤的轉速和每盤一轉被刮板刮下的物料量,加料計算方式:
n——圓盤轉速,r/min;
R——圓盤物料堆底部半徑,m;
γ——物料松散密度,t/m3;
r——被刮去的物料環上部半徑,m;
h-被刮去物料的高度,m;
Q-圓盤蛤料機加料能力.t/h。
(2)圓盤轉速的計算
圓盤給料機的圓盤轉速不能太快,否則盤上的物料將被離心力所拋出。當圓盤轉動時,有兩個力作用于物料上,一個是離心力(mv2/R),一個是摩擦力(fmg前者使物料拋出,后者將物料保留在盤上。
式中m——物料的質量,kg;
f——物料與盤之間的摩擦系數;
R——圓盤上物料堆底部半徑,m:
V——圓盤的圓周線速度,m/s;
g——重力加速度。
